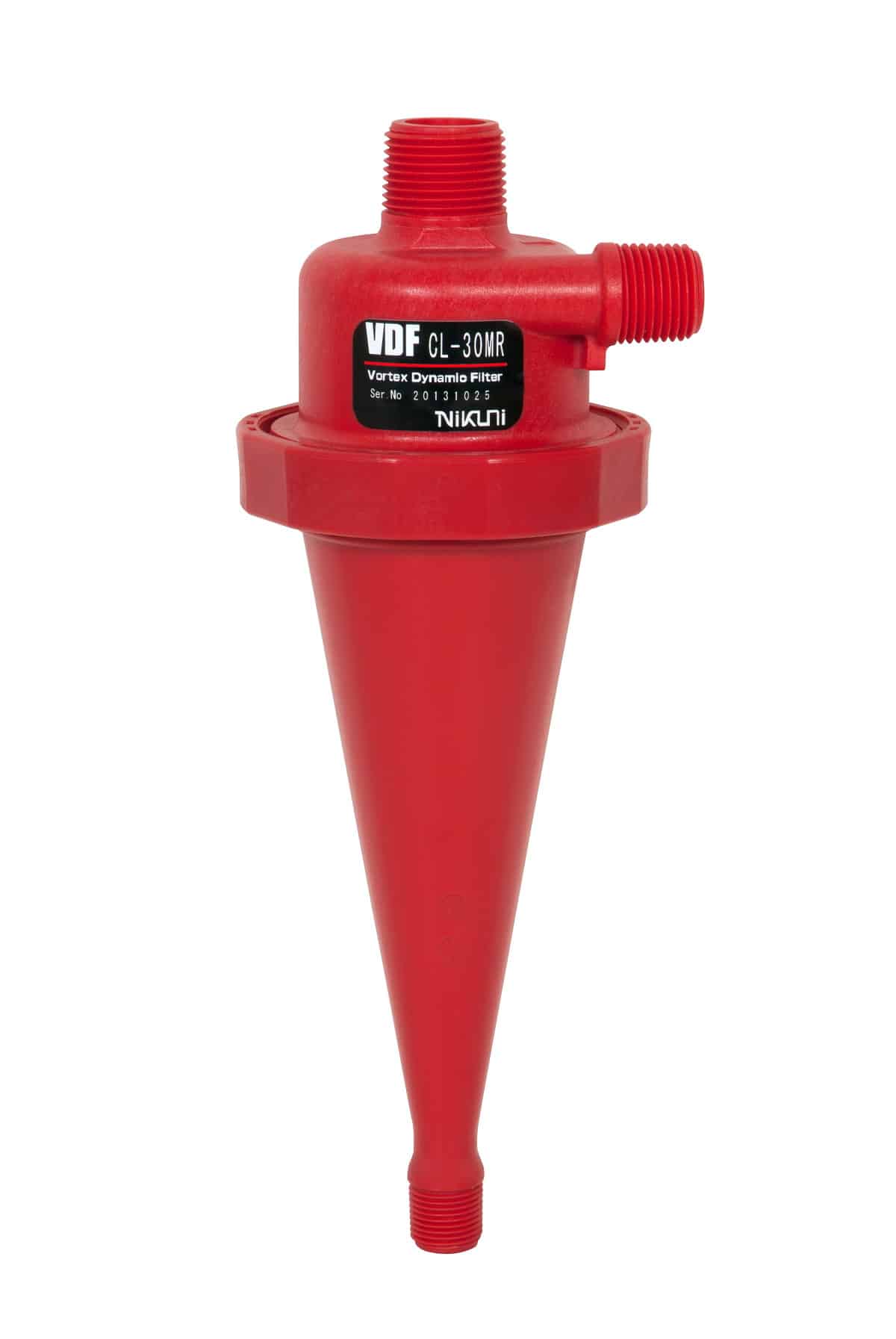

Nikuni VDF水力旋流器

VDF-Votex Dynamic Filter

VDF-Votex Dynamic Filter

VDF(渦流動態過濾器)水力旋流器(註1)分離器通過在各種應用中,從流體中去除細小的懸浮污染物,為固液分離提供了一種無耗材且環保的解決方案。了解VDF水力旋流器過濾器將如何大幅降低運行成本,維護和停機時間以及50%以上的環境浪費!

減少過濾介質像是紙和濾筒式過濾器之類的浪費,並改善磁性和離心分離器的性能。

去除鐵和非鐵顆粒,例如鋁,銅,青銅,黃銅,鋼,鐵等。

過濾尺寸超過99%的25 µm顆粒,95%的10 µm顆粒和90%的5 µm顆粒。

顯著的提高切削精度和生產質量,以降低廢品率,並延長刀具壽命,並保護加工設備。

使用污泥/冷凝罐濃縮廢棄物;以最有效的處置方式過濾流體,節省能源及運行成本,並減少與不必要的再循環相關的溫度上升。最小的液體與污泥之比導致較小的髒箱設計,並易於轉移到下一個廢棄物階段。

使用Nikuni的VDF旋風分離器的客戶享有以下眾多的好處:

  • 精確的過濾性能
  • 過濾鐵和非鐵材料
  • 簡單處置
  • 耐用的不銹鋼
  • 無發泡
  • 多種尺寸和解決方案
  • 設計輕巧,安裝簡單

和隨之而來的好處:

  • 降低運行成本
  • 減少維護和停機時間
  • 延長冷卻液和液體的壽命
  • 消除過濾廢物
  • 減少冷卻液的酸敗和結垢
  • 更清潔的冷卻液/減少划痕和損壞
  • 消除泵和系統堵塞
  • 刀具壽命更長

Nikuni VDF水力旋流器

VDF水力旋流器怎麼運作

被污染的流體被泵浦送入VDF分離器單元,產生離心力,將固體污染物推入旋風分離器的壁中。然後重力迫使較重的“髒固體”顆粒向下,而較輕的流體進入中心的渦流將其向上拉動並作為“清潔流體”流出。

污泥莢

選購的污泥倉可使分離效率最大化:

  • 正常運行期間無漏液
  • 吹掃時液體最少
  • 自動或手動吹掃
  • 保持連續運行

精確的過濾性能

過濾尺寸超過99%的25 µm顆粒,95%的10 µm顆粒和90%的5 µm顆粒。通過減少刮擦,顯著提高切削精度和生產質量,並延長刀具壽命,並保護加工設備。

該圖顯示了VDF CL-100W型水力旋流器在各種供水壓力下從水中過濾鋁的性能結果。

該圖顯示了VDF CL-100W型水力旋流器在各種供水壓力下從水中過濾鋁的性能結果。對於密度比鋁更高的污染物材料(如鐵或鋼),將獲得更高的性能。

過濾鐵質和非鐵質材料

與磁力分離器不同,Nikuni的VDF分離器可以過濾磁性和非磁性的顆粒,特別適合在研磨的應用。一種用於鐵和有非鐵質金屬材料的設備,包括:鋁,銅,青銅,黃銅,鋼,鐵等。

簡單處置

汙泥倉

使用污泥倉濃縮污泥廢料,以最有效的方法過濾流體以進行處理,從而節省能源,降低運行成本並減少與不必要的再循環相關的溫度上升。最小的液體與污泥之比導致較小的髒污泥池設計,並易於轉移到下一個廢棄物處理階段。

耐用不銹鋼

Nikuni的旋風分離器單元由不銹鋼製成,可消除生鏽並優化耐用性,適用於包括溶劑在內的各種應用。

無泡沫

氣泡不會像傳統旋風分離器那樣被捕獲。消除與氣泡相關的混亂的起泡,溢出和泵送問題。

範圍廣泛的尺寸和解決方案

水力旋流器分離器的尺寸和樣式種類繁多,可確保該解決方案完全適合許多常見生產應用的要求。消除使用多個(額外的裝置和管道)或超大型(更大的泵,浪費的功率,更高的溫度)裝置的成本和能源效率低下的情況。無需在改造中調整或調整原始泵的尺寸。單個裝置的尺寸範圍為3至80 US gpm。單擊水力旋流器選擇信息以獲取更多詳細信息。

VDF尺寸選擇

簡潔的設計,簡單的安裝

水力旋流器結構設計簡潔,可以輕鬆地與當前的系統整合或是整合到到未來的設計中。通過利用污泥鍋的濃縮能力來減少髒污泥箱的尺寸。有關設備尺寸,請參閱此VDF水力旋流器尺寸圖PDF文件。

無須耗材的過濾

Nikuni的水力旋流器解決方案不需要更換過濾器,並且可以不間斷的運行以實現連續無憂的生產。延長使用壽命或完全取消紙張和墨盒的過濾,並通過持續節省成本來改善企業的底線,以實現環境可持續發展的目標。

VDF無須耗材的過濾

降低運行成本

VDF水力旋流器可通過以下方式節省大量成本:

  • 更長的冷卻液和流體壽命
  • 更長的刀具壽命
  • 減少划痕和生產失敗率
  • 減少定期油箱維護的頻率
  • 減少其他維護和停機時間
  • 更好地分配熟練的人員來執行高優先級的任務
  • 消除或延長紙和墨盒過濾的壽命
  • 消除昂貴的泵,旋轉接頭和系統維修

案例研究:摩托車零件製造商使用Nikuni VDF改裝磨削中心

摩托車零件製造商使用Nikuni VDF改裝磨削中心

降低冷卻液的敗壞和臭味

冷卻液和流體通過旋風分離器的漩渦充氣,不僅延長了冷卻液的使用壽命,而且減少了所需的油箱清洗頻率。有關進一步防止酸敗和結垢的信息,請參閱Nikuni的EVERLAST抗菌設備,該設備可作為VDF的補充或獨立使用。

Nikuni VDF水力旋流器 1

1:水力旋流器是根據不同粒度的礦物做迴旋運動時所受到的離心力不同而達到分離礦物的目的的設備。但水力旋流器的作用不僅僅局限於分離礦物,在水體淨化、溶液除雜等也有運用。礦漿在一定的壓力下經給礦管沿切線方向進入倒錐形殼體,在殼體內做迴旋運動,礦漿中大粒度礦物由於受到較大離心力而進入旋流器外圍,最終成為沉砂由底部沉砂嘴排出;小粒度旋流器因受到的離心力較小而處於旋流器中心並隨液流向上運動,最後由溢流管排出行沉溢流。這樣便實現了分離礦物的目的。
